IPSec VPN

Authors

1 IPSec: Internet Protocol Security

Term | Explanation:

SA（ Security Association ）：IPSec 通信时建立的逻辑连接

ESP（ Encapsulating Security ）：原始报文使用 DES/3DES/AES 中的任意一种算法进行加密，通过 HMAC 确定数据是否被篡改，使用的 IP 协议号是 50

AH（ Authentication Header ）：根据 HMAC 信息确定报文是否被篡改的认证协议。使用的 IP 协议号是 51

IKE（ Internet Key Exchange ）：IPSec 协议用来交换 key 信息的协议，也叫做 ISAKMP/Oakley 。在 ISAKMP 协议上实现 Oakley 的 key 交换过程。使用的是 UDP 端口号 500 。分为阶段一和阶段二进行处理

HMAC（ Keyed-Hashing for Message Authentication code ）：用来验证信息是否被篡改的一种 MAC ，也就是消息认证码，通过散列函数与密钥信息的组合计算得出，其中散列函数使用的算法一般是 MD5 或 SHA-1

SPI（ Security Pointer Index ）：表示 SA 的编号，32 比特。在对报文加密时，用这个值表示使用了什么加密算法和密钥信息

NAT traversal ：通过 ESP 加密的报文，由于没有 TCP/UDP 头部，因此无法使用 NAPT 。可以使用 NAT traversal 技术，给 ESP 加密后的报文添加 UDP 头部，从而在 NAPT 环境下进行 IPSec 通信。一般使用 500 或 4500 的端口号

IPSec-VPN 连接：在建立 IPSec 隧道时，发起协商的叫做发起方（ initiator ），另一方叫做应答方（ responder ）。发送方是最先发出通过 IPSec 隧道报文的设备

更新 key（ rekey ） ：IPSec 隧道建立后，每过一段时间，或经过一定量的数据，就会进行 rekey 操作。VPN 设备有修改 rekey 时间的功能

SourceImgFromAliCloud

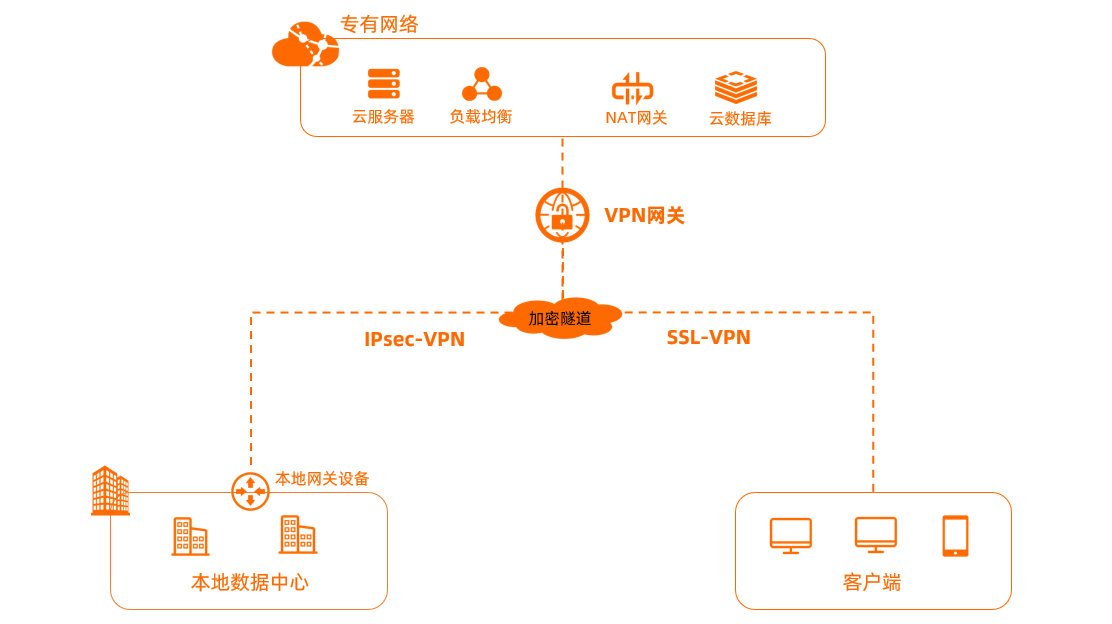

IPSec-VPN 实现本地 IDC 和云上 VPC 互联

本地数据中心设备发送请求，到达本地机房网关，这时的报文还未加密，是明文状态。网关对报文进行加密，并添加 ESP 头部和在隧道中使用的 IP 头部（叫做外层 IP 地址），再通过 IPSec 隧道发送出去

云上专有网络的网关通过 IPSec 隧道收到加密的报文，会检查 ESP 头部和 AH 头部。如果 ESP 序列号不正确，VPN网关就会认为是重放攻击，并输出错误信息，SPI 值不正确，会输出 Bad SPI 的错误通知信息

如果加密报文正常，就进行解密操作，去除外部 IP 、ESP 、AH 等头部，并对原来 IP 头部的目的地址进行路由，从而到达VPC，反向同理

2 Static Route IPSec-VPN Configuration

Fortigate支持如下的 IPSec-VPN 类型，一般选择 Site-to-Site 或者 Dialup 方式的连接

  • Site-to-Site：即在2个fortigate之间建立ipsec tunnel进行连接
  • Dial-UP：即一端的fortigate A公网IP固定（EIP），另一端的 fortigate B 的IP动态变化，fortigate B 通过向 fortigate A 拨号来建立IPSec tunnel

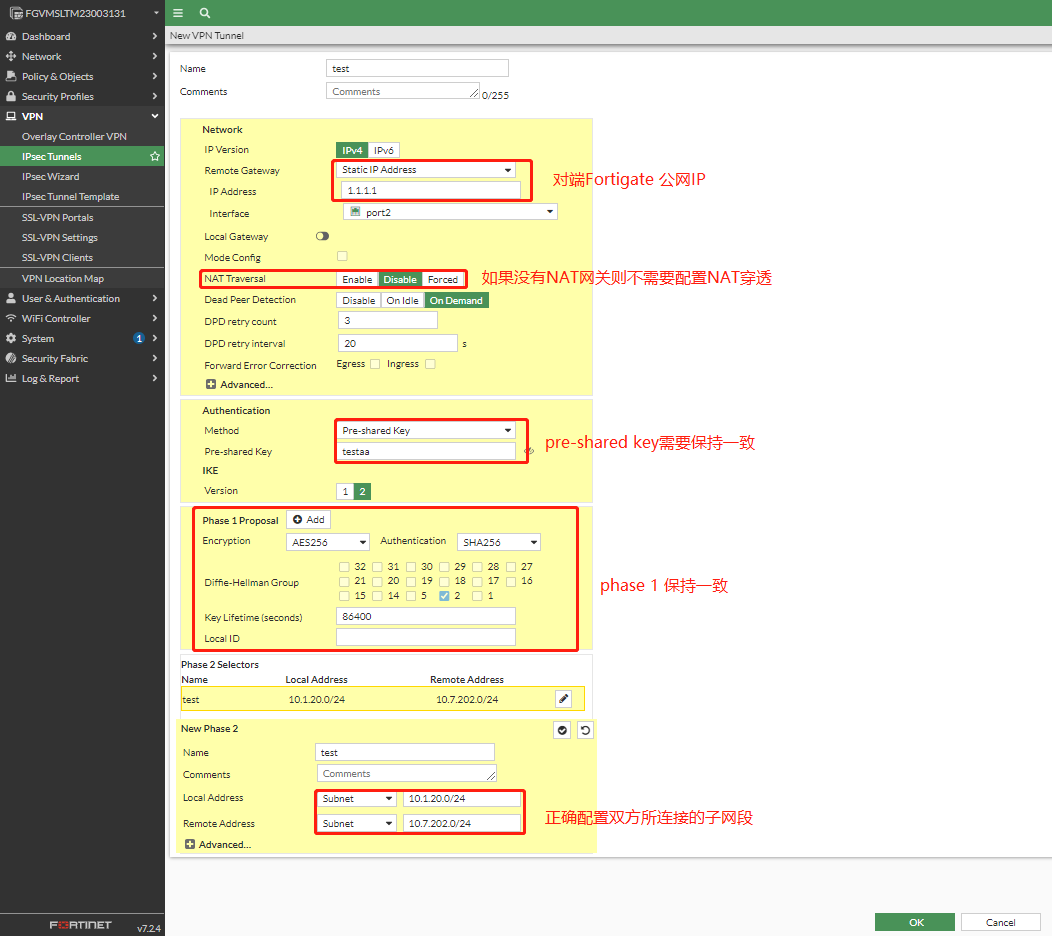

2.1 Site to Site Mode

1: 图中 port2 对应 lan口 ，port1 对应 wan口

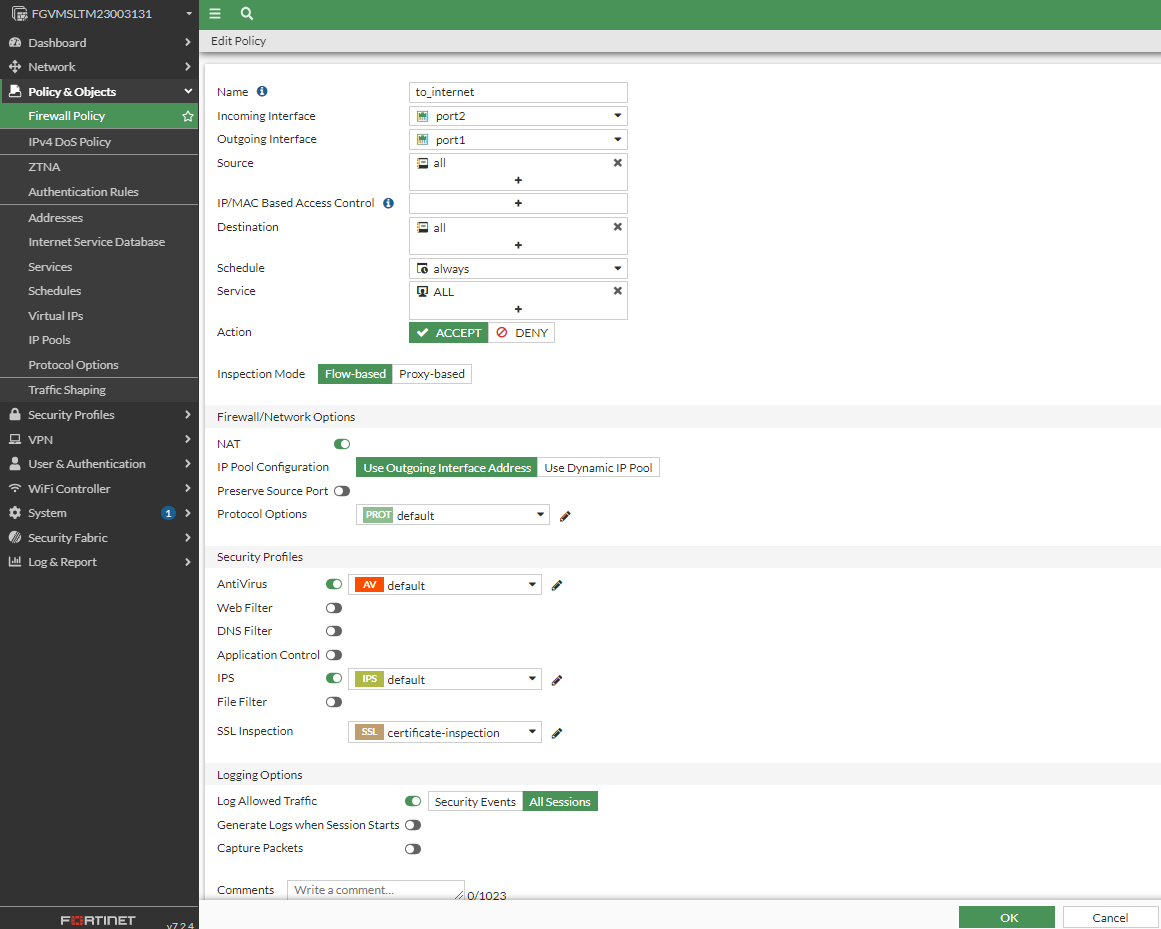

2: 配置 Port2（LAN口） 到 Port1（WAN口）的 Policy，内网出公网的策略

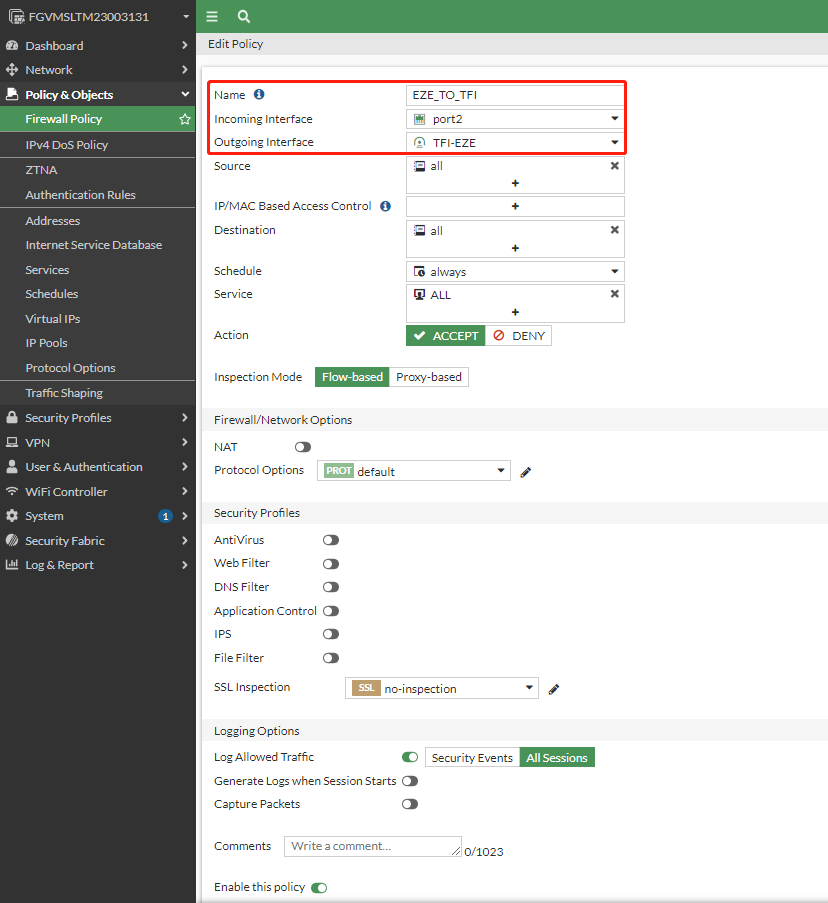

3: 配置 fortigate port2 到 IPSec tunnel 的 policy，我方到对方的策略

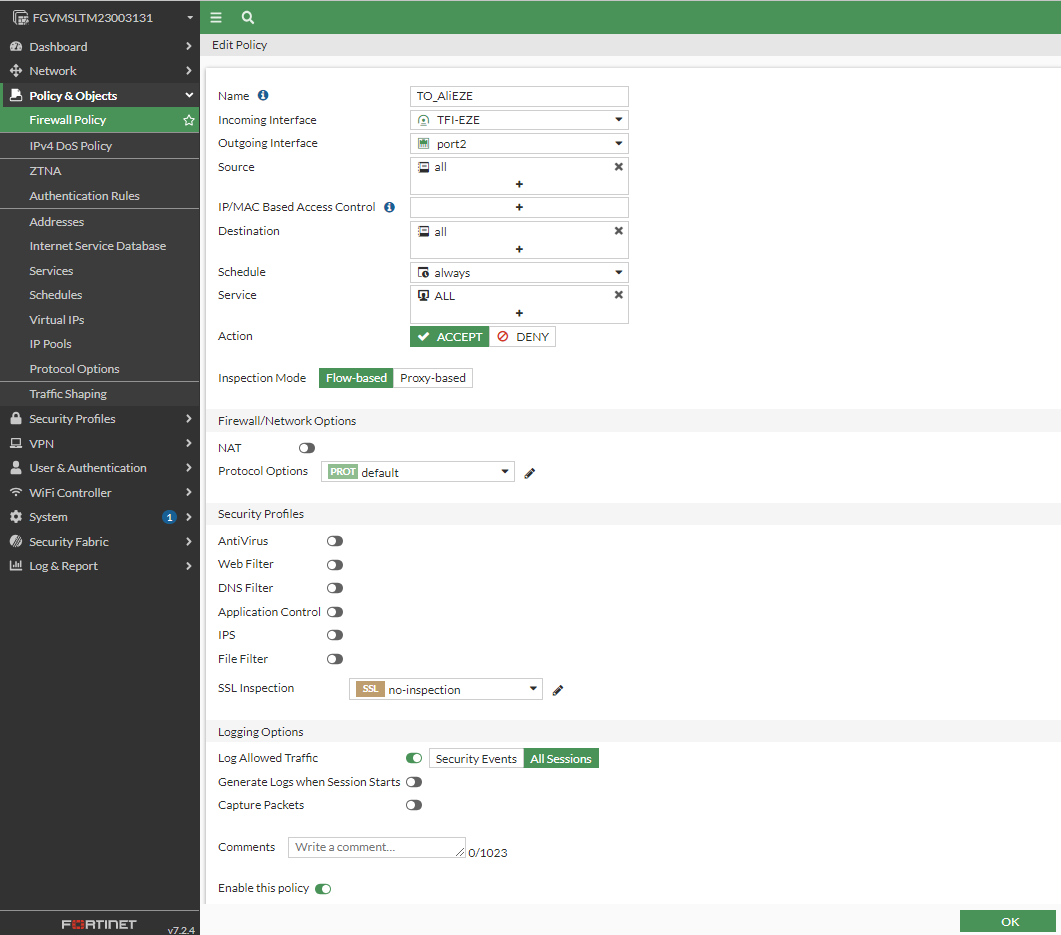

4: 配置 IPSec tunnel 到 fortigate port2 的 policy，对方到我方的策略

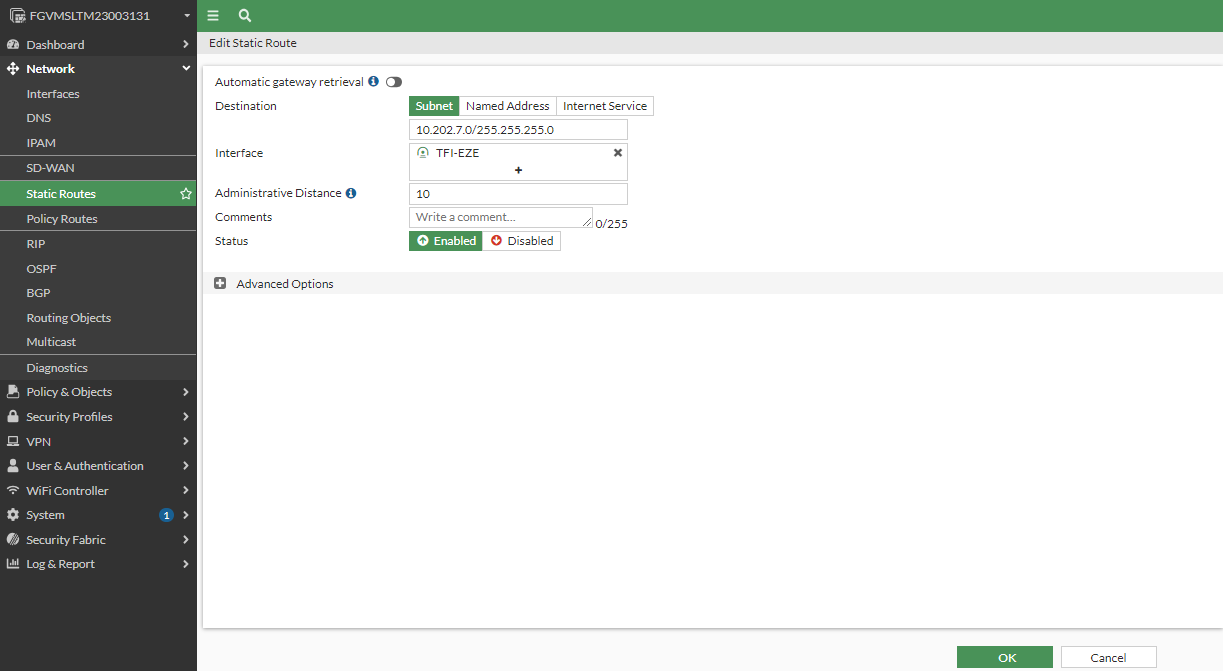

5: 配置 IPSec tunnel 到目标子网的静态路由，对方内网的网段

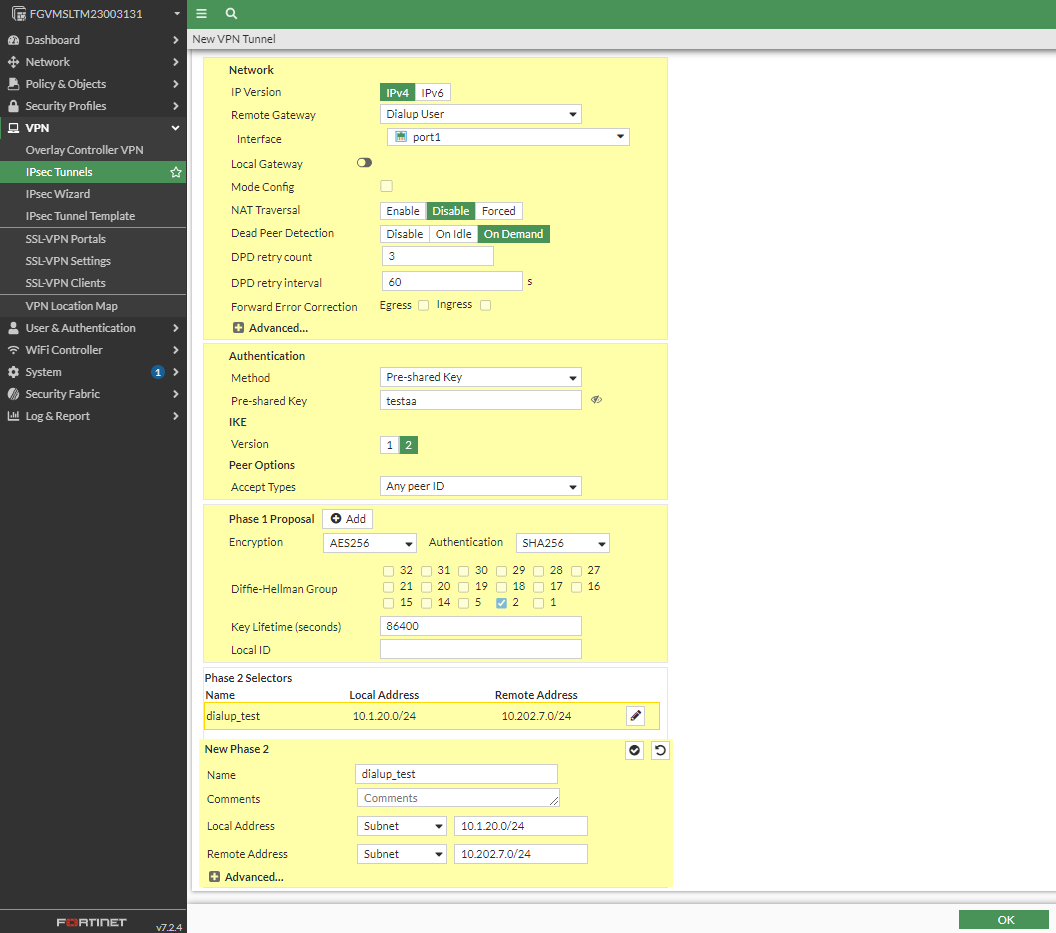

2.2 Dial up Mode

图中 port2 对应 lan口 ，port1 对应 wan口

路由配置与site-to-site一致

解释一下图中的phase 1和phase 2

阶段1：在 IPSec 通信中，为了建立加密隧道的 SA ，需要在设备之间使用 IKE 协议完成密钥的交换。为了提高安全性，IKE 协议分为阶段 1 和阶段 2 两个部分。 IKE 阶段 1 是完成鉴别和保护 SA 通信的双方，同时生成阶段 2 需要的公有密钥，建立 IKE SA 等工作。 认证方式可以是证书或者预共享密钥，演示采用的共享密钥，商量好的加密算法为AES256，解密算法为SHA256，IKE ID选的IP/FQDN中的第2种:FQDN DH是Diffie-Hellman Group,数字越大表示Oakley密钥交换时使用的公钥强度越强

阶段2：IKE 阶段 2 负责生成 IPSec 通信使用的密钥，并建立 IPSec SA

3 Dynamic Route IPSec-VPN Configuration

BGP是一种基于TCP协议的动态路由协议，主要应用于不同自治系统间交换路由信息和网络可达信息。BGP 具有自动宣告云上和云下的动态路由，并具备自动处理路由冲突机制的能力

静态路由配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络。缺点是不能自动适应网络拓扑的变化，需要人工干预 动态路由协议有自己的路由算法，能够自动适应网络拓扑的变化，减少人工出错的概率，适用于具有一定数量三层设备的网络。缺点是配置对用户要求比较高，对系统的要求高于静态路由，并将占用一定的网络资源和系统资源

就像开发一样，很多代码我们都需要抽象出来，让代码更加灵活可用，在新增或修改需求的时候做到不修改代码或者少修改代码，让代码具有更好的泛化能力； 同理，静态路由的问题就是当VPN两端有一端的网络拓扑发生变化时，我们需要去手动去修改这些网络配置，配置出错就可能导致严重的网路问题，这时，就算系统再怎么高可用也将变得不可用

#以下以 Fortigate 配置动态路由为例

config system interface
    edit "port1"
        set vdom "root"
        set mode dhcp
        set allowaccess ping https ssh http fgfm
        set type physical
        set snmp-index 1
    next
    edit "port2"
        set vdom "root"
        set ip 10.210.0.1 255.255.248.0
        set allowaccess ping https ssh http fgfm
        set type physical
        set snmp-index 6
        set secondary-IP enable
        config secondaryip
            edit 1
                set ip 10.210.8.1 255.255.248.0
                set allowaccess ping
            next
        end
    next
# `100.127.188.6` `100.127.255.10` `100.127.255.14` 是云上Fortigate的本段BGP地址，属于 IPSec-VPN 隧道网段内的一个地址
# 由于IPSec-VPN建立时指定的隧道网段Subnet为 0.0.0.0/0 ，实现云下和云上完全互通，所以这个IP是随意的，不要和现有的网络环境有冲突即可
    edit "VPN_TO_GZ"
        set vdom "root"
        set ip 100.127.188.6 255.255.255.255
        set allowaccess ping
        set type tunnel
        set tcp-mss 1379
        set remote-ip 100.127.188.5 255.255.255.255
        set snmp-index 7
        set mtu-override enable
        set mtu 1427
        set interface "port1"
    next
    edit "VPN_TO_HK"
        set vdom "root"
        set ip 100.127.255.10 255.255.255.255
        set allowaccess ping
        set type tunnel
        set tcp-mss 1379
        set remote-ip 100.127.255.9 255.255.255.255
        set snmp-index 8
        set mtu-override enable
        set mtu 1427
        set interface "port1"
    next
    edit "VPN_TO_AIA"
        set vdom "root"
        set ip 100.127.255.14 255.255.255.255
        set allowaccess ping
        set type tunnel
        set tcp-mss 1379
        set remote-ip 100.127.255.13 255.255.255.255
        set snmp-index 9
        set mtu-override enable
        set mtu 1427
        set interface "port1"
    next
end


# 这个neighbor的IP 100.127.188.5 100.127.255.9 100.127.255.13 是 IPSec-VPN 隧道网段内的一个地址
# 由于IPSec-VPN建立时指定的隧道网段Subnet为0.0.0.0/0，实现云下和云上完全互通，所以这个IP是随意的，不要和现有的网络环境有冲突即可
config router bgp
    set as 65400
    set router-id 47.106.154.233
    set distance-internal 105
    config neighbor
        edit "100.127.188.5"
            set bfd enable
            set next-hop-self enable
            set soft-reconfiguration enable
            set prefix-list-in "PL-ALIYUN_IN"
            set prefix-list-out "PL-ALIYUN_OUT_TO_GZ"
            set remote-as 65400
        next
        edit "100.127.255.9"
            set bfd enable
            set next-hop-self enable
            set soft-reconfiguration enable
            set prefix-list-in "PL-ALIYUN_IN"
            set prefix-list-out "PL-ALIYUN_OUT_TO_HK"
            set remote-as 65400
        next
        edit "100.127.255.13"
            set bfd enable
            set next-hop-self enable
            set soft-reconfiguration enable
            set prefix-list-in "PL-ALIYUN_IN"
            set prefix-list-out "PL-ALIYUN_OUT_TO_AIA"
            set remote-as 65400
        next
    end
    config network
        edit 1
            set prefix 10.210.0.0 255.255.248.0
        next
        edit 2
            set prefix 10.210.8.0 255.255.248.0
        next
    end
    config redistribute "connected"
    end
    config redistribute "rip"
    end
    config redistribute "ospf"
    end
    config redistribute "static"
    end
    config redistribute "isis"
    end
    config redistribute6 "connected"
    end
    config redistribute6 "rip"
    end
    config redistribute6 "ospf"
    end
    config redistribute6 "static"
    end
    config redistribute6 "isis"
    end
end

config router static
    edit 4
        set device "port1"
        set dynamic-gateway enable
    next
    edit 998
        set dst 10.210.0.0 255.255.248.0
        set blackhole enable
    next
    edit 999
        set dst 10.210.8.0 255.255.248.0
        set blackhole enable
    next
end

config firewall policy
    edit 3
        set name "to internet"
        set uuid fae9e862-4711-51ee-7b6e-141e1cad7145
        set srcintf "port2"
        set dstintf "port1"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set logtraffic all
        set nat enable
    next
    edit 2
        set name "POL-TO_GZ"
        set uuid f5a7ba60-489b-51ee-dfce-9a91c4312215
        set srcintf "port2"
        set dstintf "VPN_TO_GZ"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set logtraffic all
    next
    edit 4
        set name "POL-TO_HK"
        set uuid fcf181ac-489b-51ee-effd-988c9f16d191
        set srcintf "port2"
        set dstintf "VPN_TO_HK"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set logtraffic all
    next
    edit 5
        set name "POL-FROM_GZ"
        set uuid 34f7577a-489c-51ee-14cd-81ee3b754aa8
        set srcintf "VPN_TO_GZ"
        set dstintf "port2"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set logtraffic all
    next
    edit 6
        set name "POL-FROM_HK"
        set uuid 3ae2906e-489c-51ee-1ec4-792e441ac4ad
        set srcintf "VPN_TO_HK"
        set dstintf "port2"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set logtraffic all
    next
    edit 7
        set name "POL-TO_AIA"
        set uuid db5e776e-48ca-51ee-db26-b113feb84c36
        set srcintf "port2"
        set dstintf "VPN_TO_AIA"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set logtraffic all
    next
    edit 8
        set name "POL-FROM_AIA"
        set uuid db6009b2-48ca-51ee-9b25-feca7c9111cf
        set srcintf "VPN_TO_AIA"
        set dstintf "port2"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set logtraffic all
    next
end

#这里的remote-gw就是云下网关的公网IP

config vpn ipsec phase1-interface
    edit "VPN_TO_GZ"
        set interface "port1"
        set ike-version 2
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set localid "HCI_ALIYUN"
        set dhgrp 14
        set remote-gw x.x.x.x
        set psksecret FortinetPasswordMask
    next
    edit "VPN_TO_HK"
        set interface "port1"
        set ike-version 2
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set localid "HCI_ALIYUN"
        set dhgrp 14
        set remote-gw x.x.x.x
        set psksecret FortinetPasswordMask
    next
    edit "VPN_TO_AIA"
        set interface "port1"
        set ike-version 2
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set localid "HCI_ALIYUN"
        set dhgrp 14
        set remote-gw x.x.x.x
        set psksecret FortinetPasswordMask
    next
end
config vpn ipsec phase2-interface
    edit "VPN_TO_GZ"
        set phase1name "VPN_TO_GZ"
        set proposal aes128-sha512
        set dhgrp 14
        set keylifeseconds 86400
    next
    edit "VPN_TO_HK"
        set phase1name "VPN_TO_HK"
        set proposal aes128-sha512
        set dhgrp 14
        set keylifeseconds 86400
    next
    edit "VPN_TO_AIA"
        set phase1name "VPN_TO_AIA"
        set proposal aes128-sha512
        set dhgrp 14
        set keylifeseconds 86400
    next
end

使用 BGP 动态路由建立 IPSec-VPN 连接前，为避免本地数据中心网络路由震荡，请确保边界路由器和VPN网关配置的本地数据中心的自治系统号 ASN 一致，以上 Fortigate 配置的 ASN 都是 65400

同时，以上有一个细节就是隧道的mtu为 1427，当在网络传输的过程中，如果服务器发送了一个 1500 字节的包，就会造成网络包被丢弃，无法通讯，所以在一些极其特殊的情况下，明明代码没有问题，但网络就是不通的情况，因为数据包可能被线路中的一些路由设备丢弃了

4 Conclusion

IPSec VPN 一般用于连接云上与本地机房实现混合云部署，IPSec VPN 的速度会比 SSL-VPN 快

一般情况下会有以下种架构：

  • 使用 1 条 IPSec VPN tunnel 实现云上云下互通，无高可用需求
  • 搭建多条 IPSec VPN tunnel 实现高可用
  • 专线 为主，IPSec VPN 为辅实现高可用
  • 专线 为主，备用专线 为辅
