SD-WAN Abstract

What is SD-WAN

SD-WAN (Software-Defined Wide Area Network) 是 FortiGate 设备内置的强大 WAN 优化解决方案。

它通过虚拟 WAN 链路技术将多个网络成员接口组合成一个虚拟接口，实现智能路由和负载均衡。

SD-WAN Advantages

  1. 简化配置 - 只需设定统一的路由和防火墙策略即可应用到所有成员接口
  2. 提升稳定性 - 特别适合拥有多条 WAN 线路的企业环境
  3. 智能负载均衡 - 支持基于带宽使用量、会话数或应用感知路由的负载均衡算法
  4. 线路质量监测 - 支持通过 Ping、HTTP 和 DNS 等协议实时测量线路的Latency、Jitter、Packet Loss
  5. 动态线路选择 - 根据监测数据自动选择最优线路，确保企业网络连续性

1 Create SD-WAN Zone

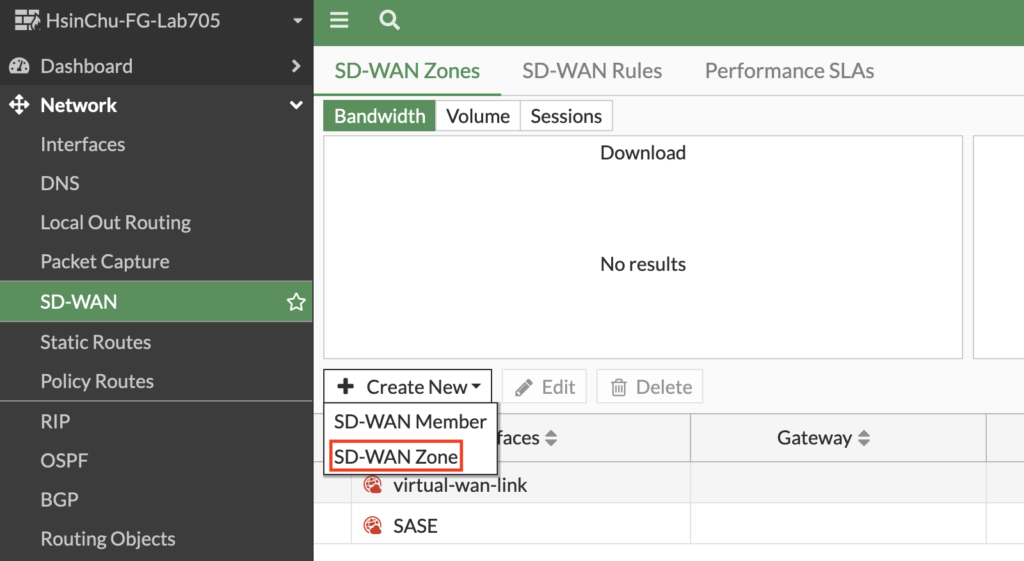

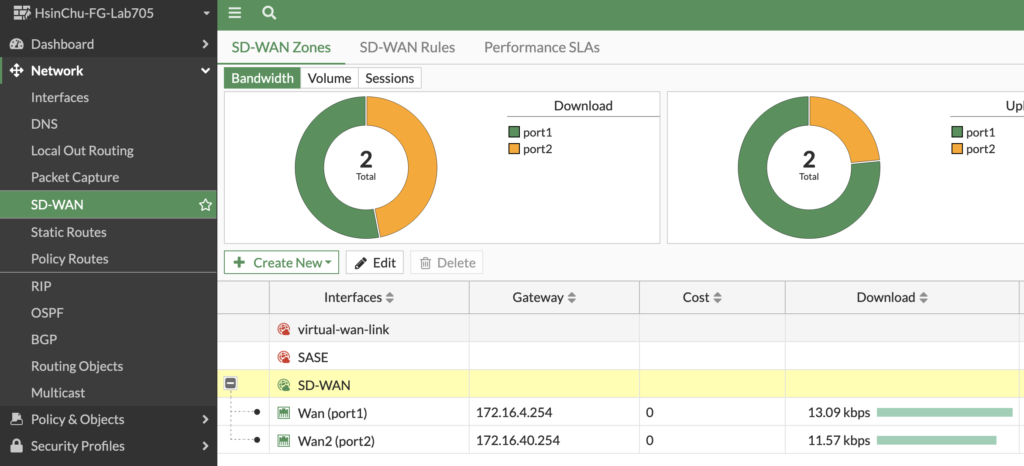

首先需要在 FortiGate 上创建 SD-WAN Zone

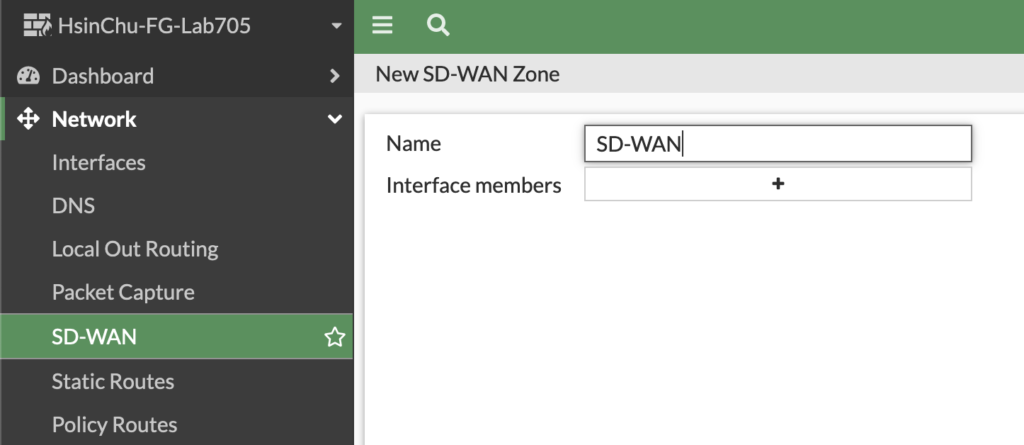

sd-wan-zone1
sd-wan-zone2

2 New SD-WAN Member

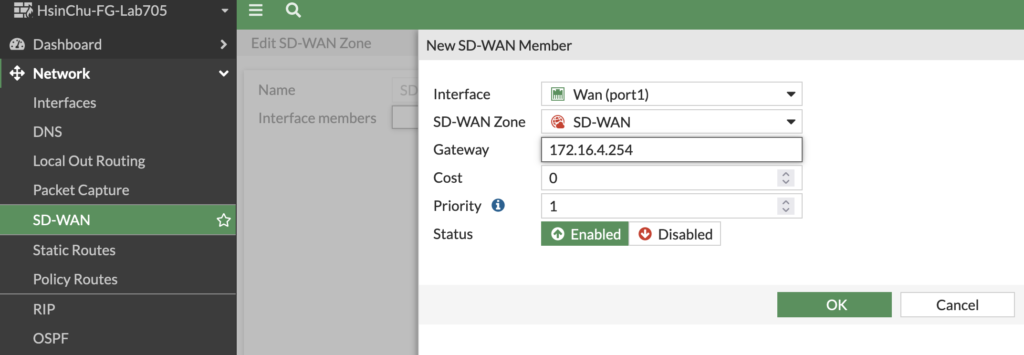

添加 SD-WAN Member

3 Edit Performance SLA

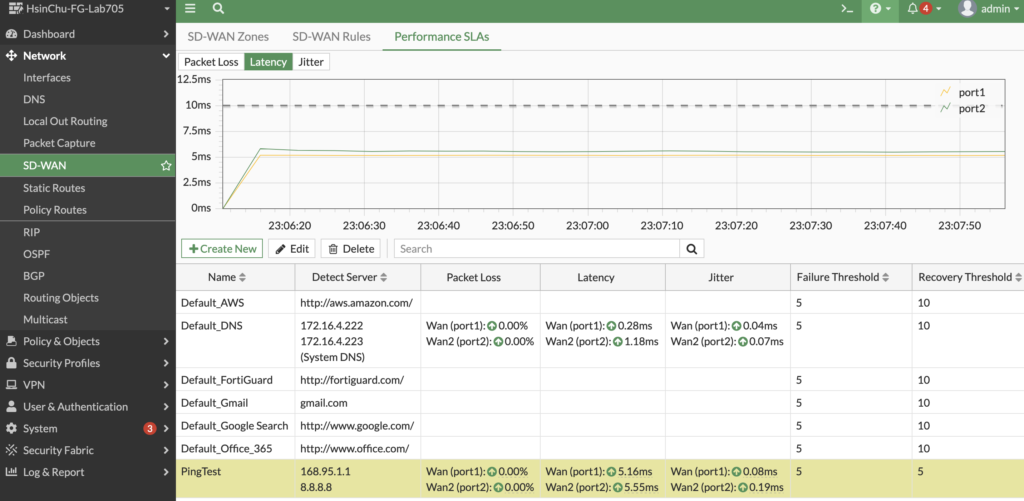

性能 SLA (Service Level Agreement) 监测是 SD-WAN 智能路由的基础，用于持续评估线路质量：

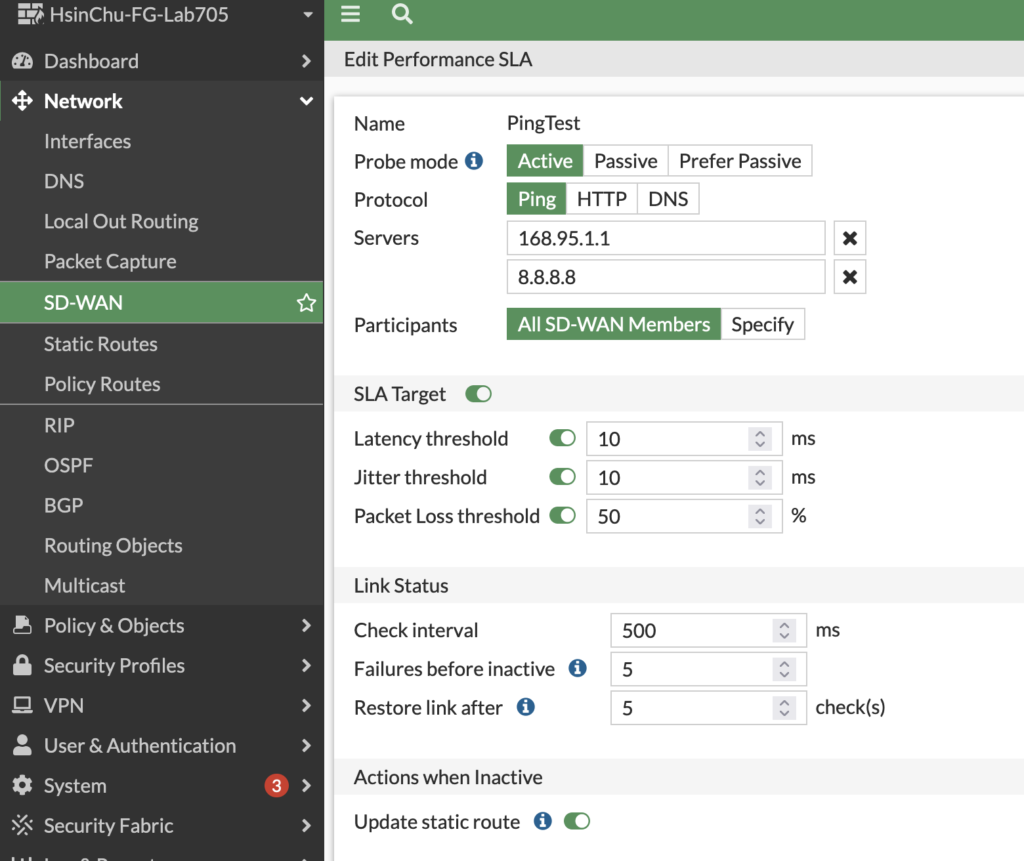

配置步骤：

  1. 选择监测协议（如 Ping）并设置主动监测
  2. 设定 SLA 目标阈值
  • 延迟 (Latency) > 10ms
  • 抖动 (Jitter) > 10ms
  • 丢包率 (Packet Loss) > 50%
  1. 设定链路状态更新参数
  • 监测频率：每 500ms
  • 每次监测发送 5 个数据包
  • 如检测到线路中断，自动更新路由表移除故障线路

4 Define SD-WAN Rules

SD-WAN 规则决定了不同类型的流量应如何通过 SD-WAN 接口路由：

规则配置：

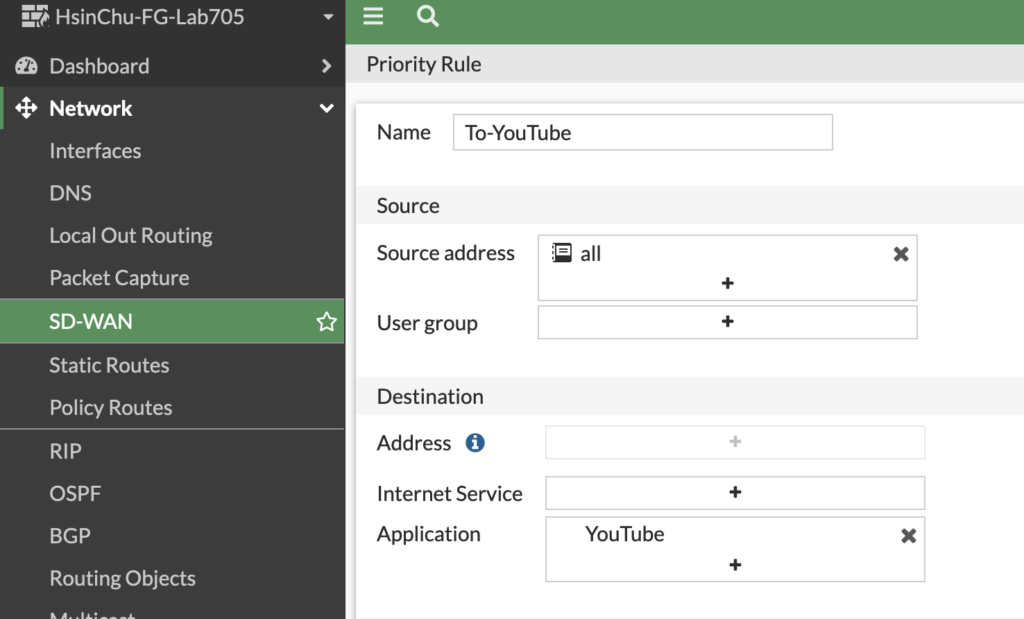

  1. 设定流量来源和目的地（可基于应用程序和互联网服务）

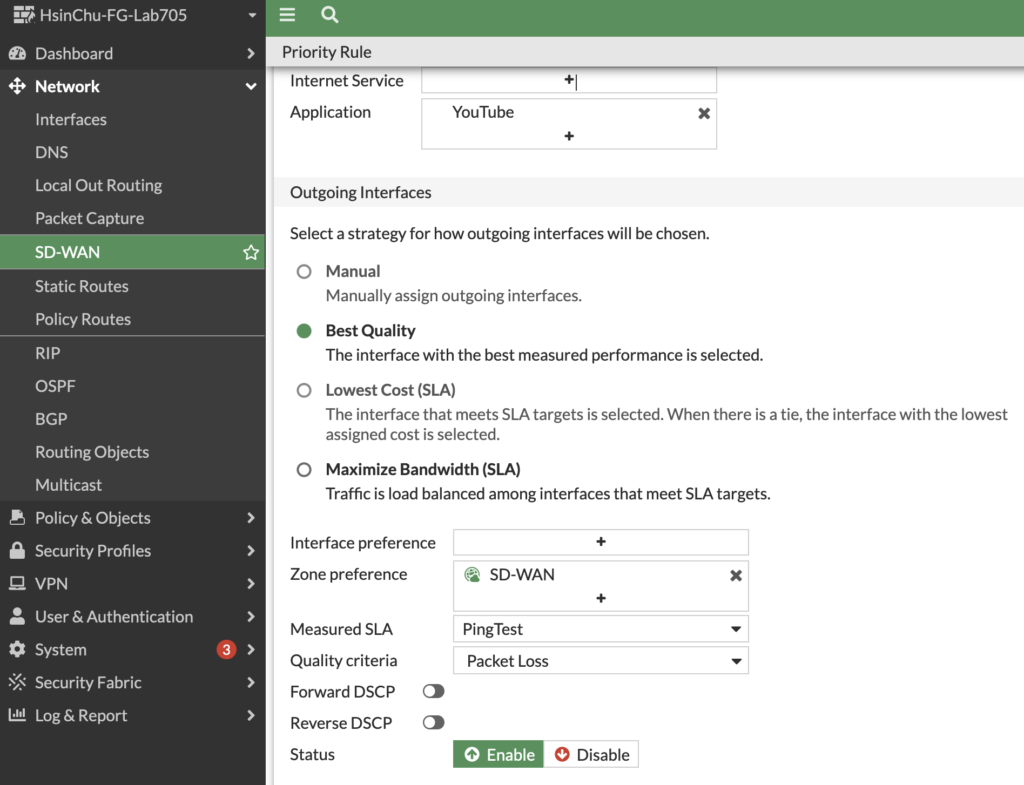

  2. 选择 SD-WAN 算法（例如：Best Quality - 使用质量最佳的线路）
  3. 指定测量的 SLA 参数（例如：PingTest）
  4. 设定质量判断标准（例如：以 Packet Loss 作为主要判断指标）

注意： SD-WAN 规则按从上往下的顺序匹配。系统默认提供一条隐式规则 (Implicit Rule) 用于处理未被前面规则匹配的流量。

5 Implicit SD-WAN Rule

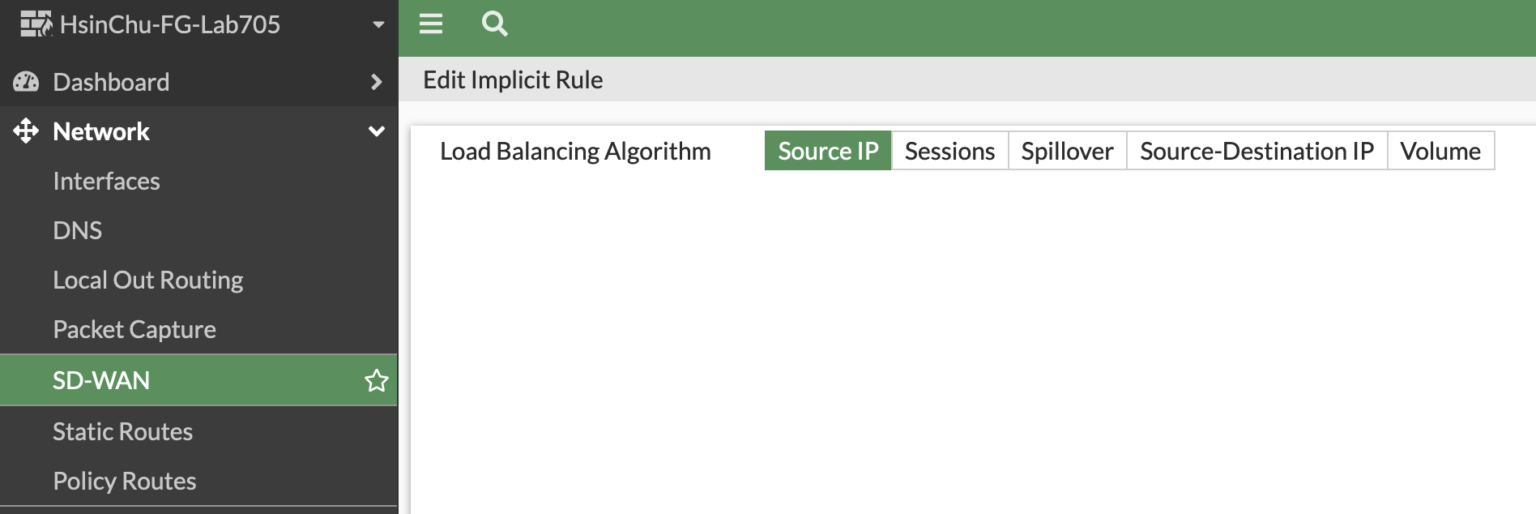

隐式规则提供多种负载均衡算法选择：

负载均衡算法说明：

  1. Source IP - 相同来源 IP 的连接使用相同的网络接口
  2. Sessions - 根据每个网络接口的连接数设定使用权重分布
  3. Spillover - 根据网络设定的带宽上限分配流量
  4. Source-Destination IP - 相同来源和目的 IP 的连接使用相同的网络接口
  5. Volume - 根据每个接口的累积字节数设定使用权重分布

6 Static Route and Policy

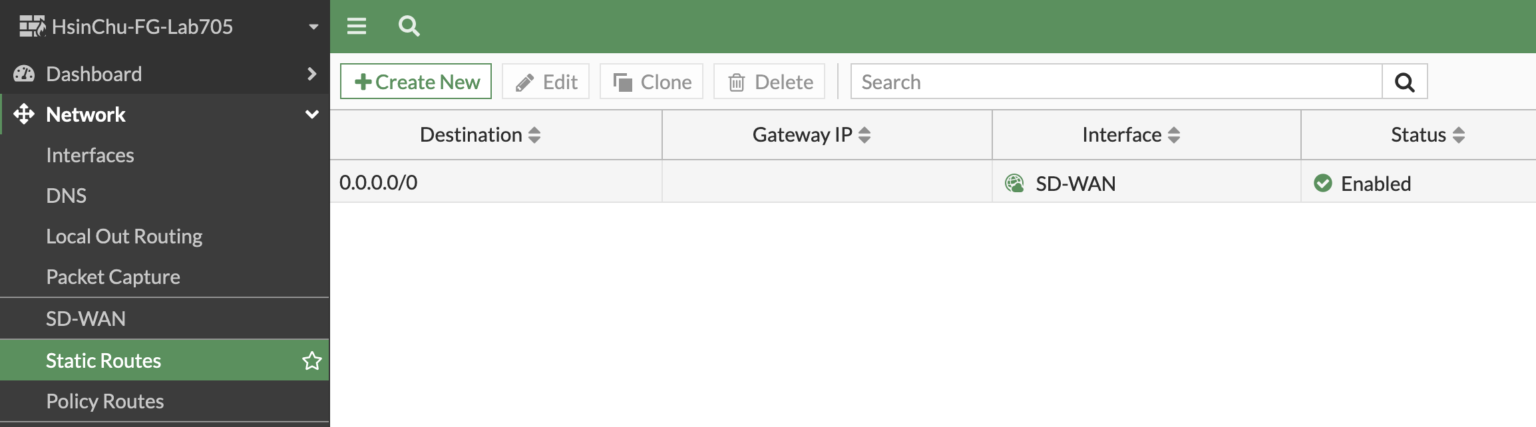

将 Default Route 指向 SD-WAN 接口：

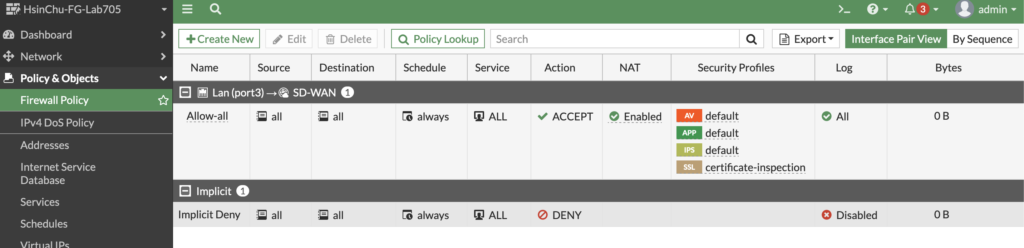

设置防火墙策略允许流量通过：

注意： 如需启用 Central NAT，请参考 FortiGate Central NAT 设定介绍

7 Associated-interface

在启用 SD-WAN 的环境下，如果在策略中设置两个或更多 WAN 的 IP 池，可能会出现源 IP 使用了不匹配的 WAN IP 导致对外连接异常的问题。此时可以在 IP 池配置中设置 associated-interface 参数，以关联到正确的 WAN 接口：

#config firewall ippool
    edit <Wan1>
        set associated-interface <interface>
    next
    edit <Wan2>
        set associated-interface <interface>
    next
end
